Le graphique ci-dessous montre comment fonctionne la colonne d'air de la flûte dans son troisième registre.
Les ventres de vitesse (V) sont des endroits où le pression est basse avec un maximum de vitesse.
Les noeuds de vitesse (N) sont au contraire des zones de haute pression sans mouvement.
Si le bas du tuyau est ouvert il y a toujours un ventre à chaque extrémité.
Les 2 courbes montrent les variations de la vitesse et de la pression.
Les ondes qui parcourent le tuyau de haut en bas et de bas en haut se croisent aux noeuds, rebondissent aux extrémités et repartent en sens inverse
pour rebondir à nouveau dans un mouvement de va et vient qui sera entretenu tant que le musicien souffle dans l'instrument.
Ici nous avons une note de 3e registre. En raison de la fuite au trou de pouce, et de l'ouverture d'un autre trou ouvert au
bon endroit afin de neutraliser les noueds des deux premiers registres, la colonne d'air s'est divisé en trois parties,
ce qui permet d'obtenir une note à la douzième du premier registre. Il y a maintenant 3 noeuds dans la colonne d'air.
Le mouvement de va-et vient des vibrations de la colonne d'air s'effectue non seulement entre ses extrémités et le premier noeud,
mais aussi d'un noeud à l'autre avec un maximum de vitesse au niveau des ventres.

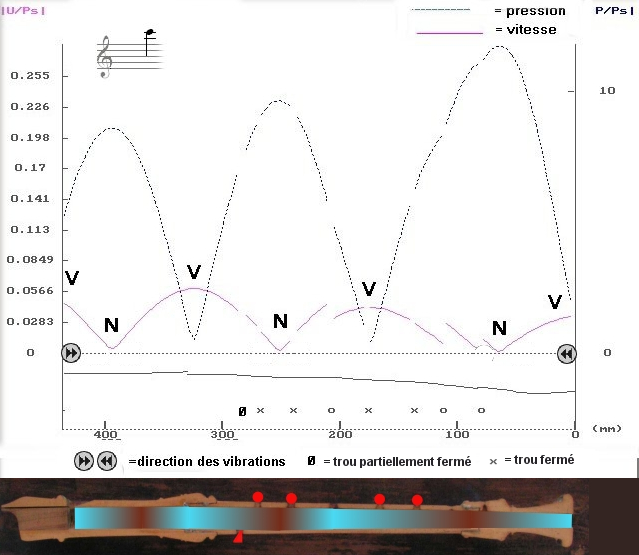

Le graphique suivant visualise les noeuds et les ventres. Les deux courbes représentent la vitesse des vibrations le long de la
colonne d'air, ainsi que les variations de pression. Les flèches indiquent la direction des vibrations.
Le profil de la perce (le tuyau) de la flûte est schématisé plus bas, ainsi que les trous fermés (x), ouverts (o) et partiellement fermés (ø).
La colonne d'air des registres aigus balaye toute la longueur de la perce.
Les noeuds et les ventres décrits sur cette page sont des noeuds et des ventres de vitesse .
|
|
English version
= trou de pouce partiellement fermé (fuite)
= trou fermé
